EPLAN Nachdokumentation und Automatisierung einer Bestandsanlage
EPLAN-P8-Dokumentation, SPS-/HMI-Struktur und technische Übergabe für eine bestehende Prozessanlage.
Mehr dazuLösung / EPLAN Nachdokumentation
EPLAN Schaltplan nachzeichnen
i4AE zeichnet fehlende, veraltete oder nicht mehr passende Schaltpläne in EPLAN P8 nach und macht Bestandsanlagen wieder wartbar.
Ausgangslage
Wenn Schaltpläne fehlen oder veraltet sind
Die Anlage läuft, aber der vorhandene Schaltplan fehlt, ist nur als PDF/Papier vorhanden oder stimmt nicht mehr mit dem realen Schaltschrank überein.
Risiken fehlender EPLAN-Dokumentation
- lange Fehlersuche
- unsichere Umbauten
- fehlende I/O-Klarheit
- schwierige Ersatzteilbestimmung
- unvollständige Übergabe
Lösung durch i4AE
Bestand aufnehmen und EPLAN P8 nachvollziehbar erstellen
- Schaltschrank und Feldgeräte aufnehmen
- Klemmen, Kabel, SPS-I/O und Betriebsmittel strukturieren
- EPLAN-Projekt neu erstellen oder überarbeiten
- Abweichungen und offene Punkte dokumentieren

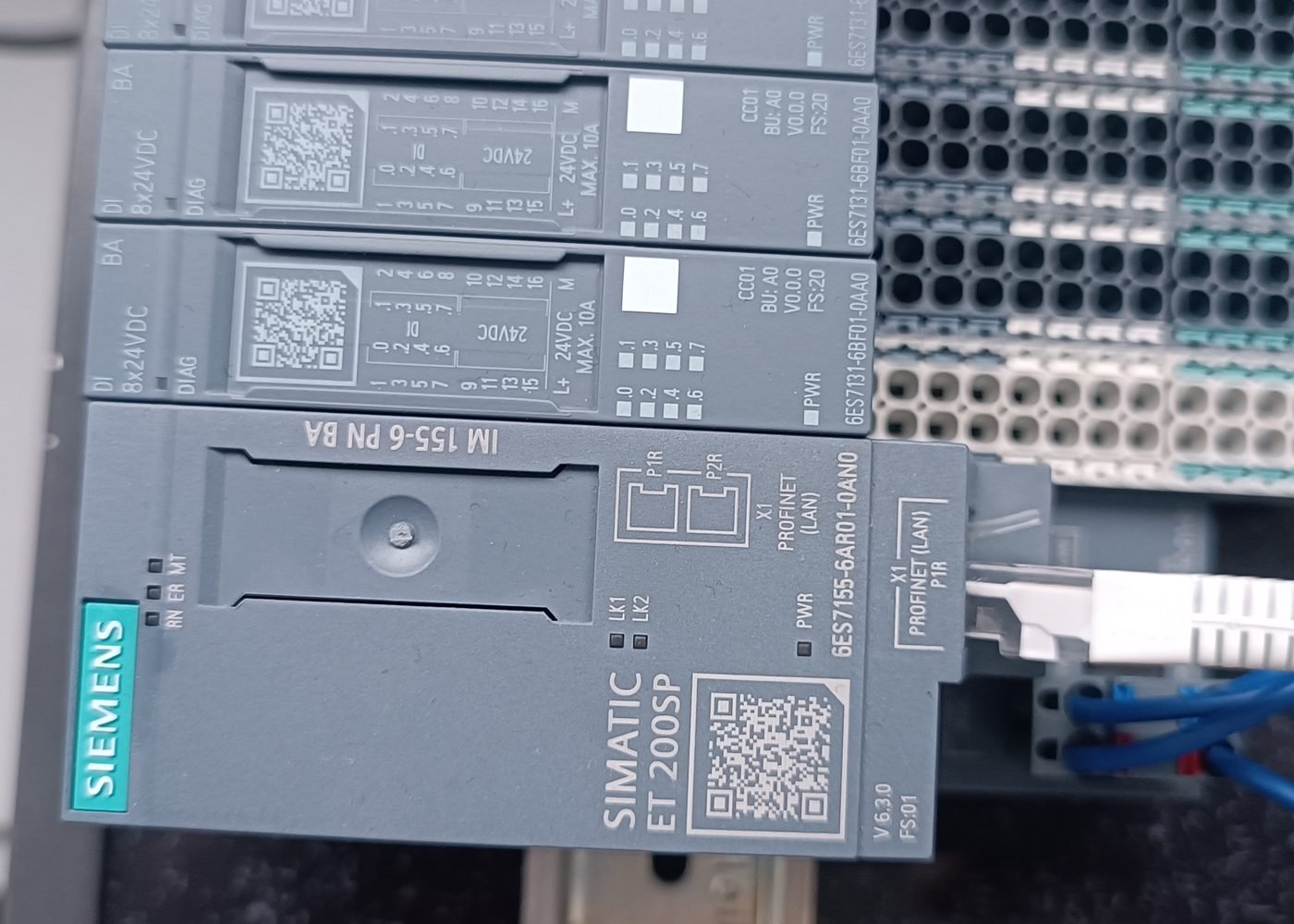

EPLAN, Klemmen, Kabel und SPS-I/O
Verbindung
EPLAN-Leistung, Bestandsdokumentation und Anfrage
Technischer Umfang
Was konkret geprüft und umgesetzt wird
- Bestandsaufnahme von Steuerung, Schaltschrank, HMI, I/O, Antrieben, Feldbus und vorhandener Dokumentation
- technische Bewertung von Zielsystem, Umbauweg, Preis-Leistung, Risiko und geplanter Stillstandszeit
- Softwarestruktur, Signalzuordnung, Bedienung, Meldungen, Diagnose und Testumfang festlegen
- Umsetzung mit SPS, HMI, EPLAN, Gateway, Datenanbindung oder Antriebstechnik je nach Aufgabe
- Vorabtest, Inbetriebnahme, Fehleranalyse, Dokumentation und technische Ãœbergabe
Informationen für die erste Einschätzung
- Welche Steuerung, HMI, Antriebe und Feldbusse sind aktuell verbaut?
- Welche Funktion soll erhalten, erweitert, migriert oder verbessert werden?
- Gibt es alte Projektdateien, Schaltpläne, I/O-Listen oder nur die laufende Anlage?
- Welche Stillstandszeit ist möglich und welche Tests muessen vorab vorbereitet werden?
- Welche Daten, Schnittstellen, Diagnose oder Dokumentation werden nach dem Umbau benötigt?
Eine erste technische Einschätzung ist kostenfrei. Der genaue Aufwand wird projektbezogen nach vorhandener Anlage, Zielsystem, Dokumentation und Testumfang bewertet.
Typische Situationen
Wann ein Schaltplan neu nachgezeichnet wird
- Schaltplan fehlt oder stimmt nicht mehr mit dem Schaltschrank überein
- Papierpläne oder PDF-Unterlagen sollen in EPLAN nutzbar werden
- Retrofit, Fehlersuche oder Inbetriebnahme braucht klare Dokumentation
- Klemmen, Kabel, I/O und Betriebsmittel muessen nachvollziehbar sein

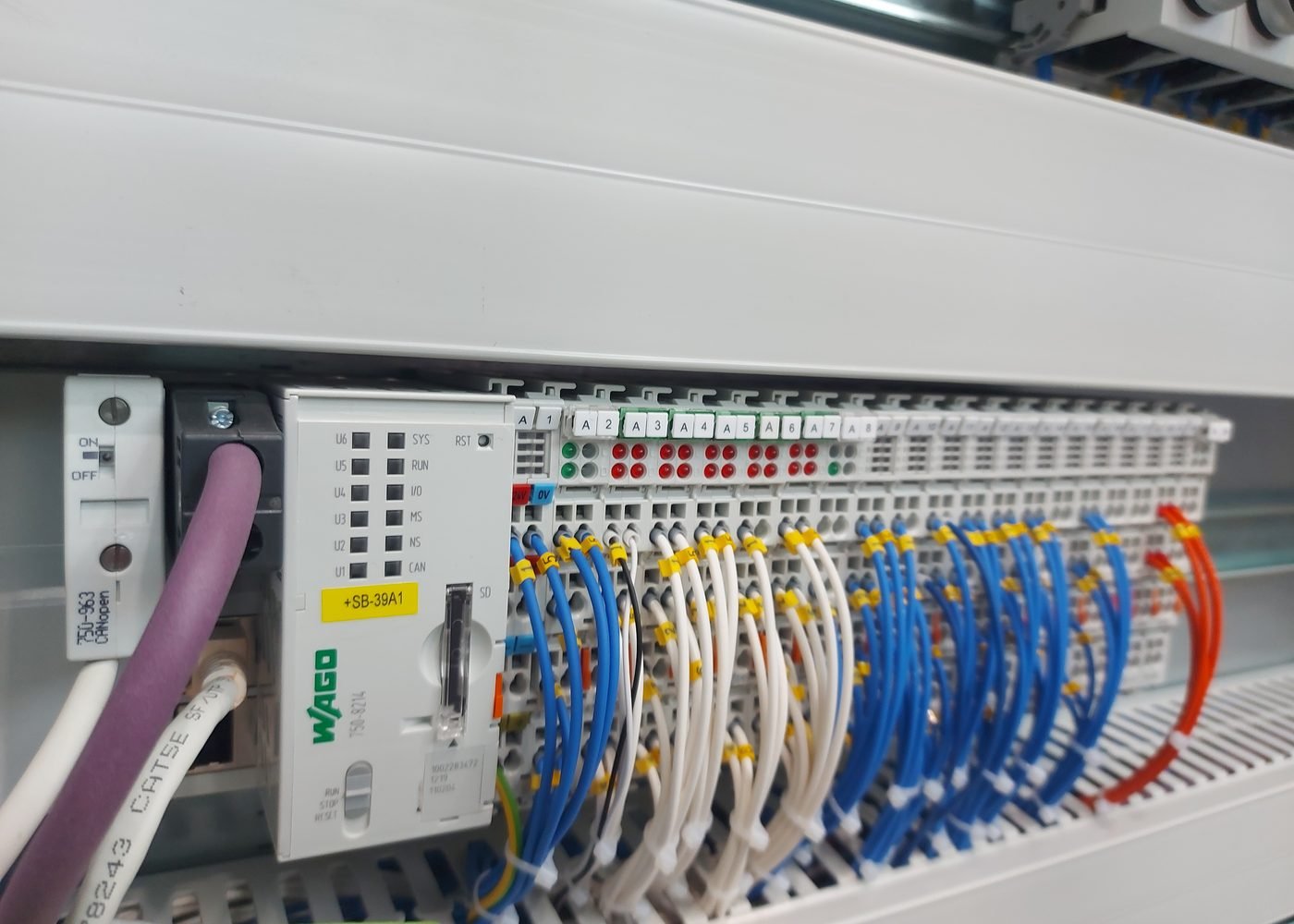

So wird der reale Schaltschrank dokumentiert
- Schaltschrank, Klemmen, SPS-I/O und Feldgeräte aufnehmen
- Betriebsmittel, Kabel, Klemmenpläne und Stücklisten strukturieren
- EPLAN P8 Projekt erstellen oder vorhandene Unterlagen überarbeiten
- Abweichungen, offene Punkte und Servicehinweise dokumentieren
Ergebnis
Was nach der EPLAN-Nachdokumentation vorliegt
- EPLAN P8 Schaltplan für die Bestandsanlage
- Klemmenplan, I/O-Liste und Stücklistenstruktur
- nachvollziehbare Grundlage für Retrofit und Service
- saubere technische Ãœbergabe
Erste Einschätzung
Für den Start reichen kurze Angaben zu Anlage, Steuerung, HMI, vorhandener Dokumentation, gewünschter Änderung und möglichem Zeitfenster. Die erste technische Einschätzung ist kostenfrei.
Projekt anfragenSuchintention
EPLAN-Nachdokumentation aus realem Bestand
Diese Seite behandelt fehlende oder veraltete Pläne: Schaltschrank, Klemmen, Kabel, Betriebsmittel, SPS-I/O und Abweichungen werden technisch aufgenommen.
Konkreter Fokus dieser Seite
- Bestand vor Ort aufnehmen
- EPLAN P8 Projekt, Klemmenplan und Stückliste erstellen
- Retrofit und Service durch klare Dokumentation vorbereiten
Nachdokumentation
Aus Bestand wieder einen wartbaren EPLAN-Plan machen
Diese Seite behandelt die konkrete Situation: Plan fehlt, ist veraltet oder existiert nur als PDF/Papier. Ziel ist ein EPLAN-Projekt, mit dem Fehlersuche, Umbau und Ãœbergabe wieder funktionieren.
Prüfbare technische Punkte
- Klemmen, Kabel, Betriebsmittel, SPS-I/O und Feldgeräte aufnehmen
- PDF/Papierplan oder reale Verdrahtung in EPLAN P8 überführen
- Stückliste, Klemmenplan und Abweichungen dokumentieren
Visueller Nachweis

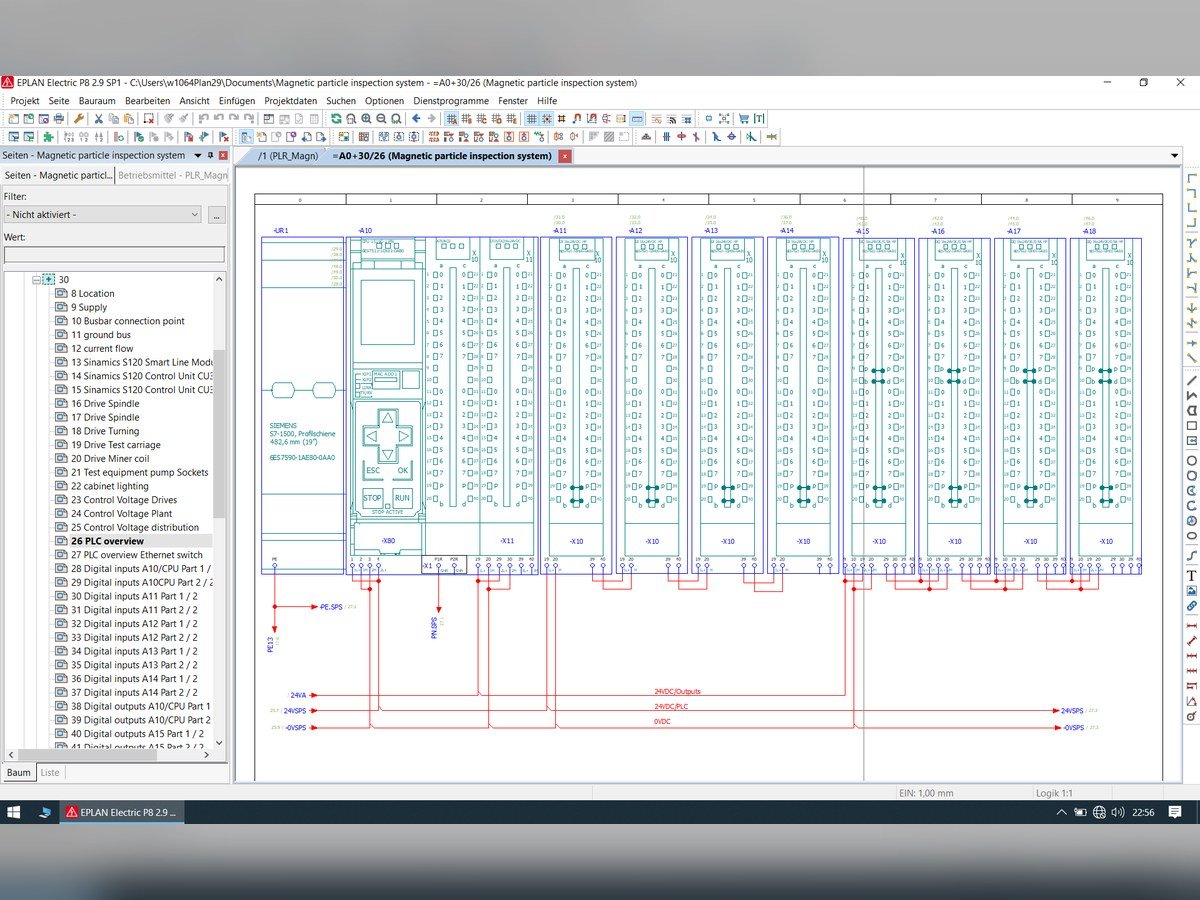

Vorher/Nachher: Bestandsplan zu EPLAN P8
Bei fehlenden oder veralteten Plänen zaehlt ein nachvollziehbares Ergebnis: Aus realem Schaltschrank, PDF, Papierplan oder unvollständiger Dokumentation entsteht ein wartbares EPLAN-P8-Projekt mit Klemmen, Betriebsmitteln, I/O-Struktur, Stücklisten und Abweichungen.
Görselnachweis
Zusätzliche EPLAN-Nachweise
Die Nachdokumentation wird nicht nur als Text beschrieben. Schaltschrank, I/O, Klemmenstruktur und EPLAN-Projekt werden als technische Arbeitsbereiche sichtbar gemacht.
Referenzbezug
Passende Projektbeispiele und Detailnachweise
Diese Beispiele fuehren zu passenden Referenzankern oder zu ausgearbeiteten Case-Seiten mit mehr technischer Tiefe.
Nachweis
Ähnliches Problem besprechen
Senden Sie eine kurze Beschreibung der Anlage, Steuerung und gewünschten Änderung.
Referenzprojekte ansehenProjektstart
Kurze technische Anfrage reicht für den ersten Schritt
Beschreiben Sie Anlage, Steuerungssystem, gewünschte Änderung, vorhandene Dokumentation und geplanten Zeitraum.
