WinCC HMI Modernisierung
i4AE modernisiert HMI- und WinCC-Bedienoberflaechen, damit Maschinenzustand, Meldungen, Rezepte und Diagnose für Bediener klarer werden.
Ausgangslage
Wenn Bedienpanel, Meldungen oder Diagnose veraltet sind
Die Bedienung ist veraltet, ein Panel fällt aus oder die Meldungen reichen für Betrieb und Instandhaltung nicht mehr aus.
Risiken alter HMI- und WinCC-Oberflaechen
- Bedienfehler
- unklare Störmeldungen
- lange Fehlersuche
- Panel nicht lieferbar
- fehlende Diagnose
Lösung durch i4AE
Bedienkonzept, Bilder und Meldungen neu strukturieren
- bestehende SPS-Variablen und Bedienlogik aufnehmen
- neues Bild- und Meldekonzept definieren
- WinCC- oder HMI-Projekt neu strukturieren
- Tests mit SPS, Bedienung und Anlagenfunktion durchfuehren
HMI, WinCC, WebVisu und SPS-Kommunikation
Verbindung
HMI Modernisierung mit Retrofit und Referenz verbinden
Technischer Umfang
Was konkret geprüft und umgesetzt wird
- Bestandsaufnahme von Steuerung, Schaltschrank, HMI, I/O, Antrieben, Feldbus und vorhandener Dokumentation
- technische Bewertung von Zielsystem, Umbauweg, Preis-Leistung, Risiko und geplanter Stillstandszeit
- Softwarestruktur, Signalzuordnung, Bedienung, Meldungen, Diagnose und Testumfang festlegen
- Umsetzung mit SPS, HMI, EPLAN, Gateway, Datenanbindung oder Antriebstechnik je nach Aufgabe
- Vorabtest, Inbetriebnahme, Fehleranalyse, Dokumentation und technische Ãœbergabe
Informationen für die erste Einschätzung
- Welche Steuerung, HMI, Antriebe und Feldbusse sind aktuell verbaut?
- Welche Funktion soll erhalten, erweitert, migriert oder verbessert werden?
- Gibt es alte Projektdateien, Schaltpläne, I/O-Listen oder nur die laufende Anlage?
- Welche Stillstandszeit ist möglich und welche Tests muessen vorab vorbereitet werden?
- Welche Daten, Schnittstellen, Diagnose oder Dokumentation werden nach dem Umbau benötigt?
Eine erste technische Einschätzung ist kostenfrei. Der genaue Aufwand wird projektbezogen nach vorhandener Anlage, Zielsystem, Dokumentation und Testumfang bewertet.
Typische Situationen
Wann WinCC oder HMI modernisiert wird
- altes HMI ist defekt, unübersichtlich oder nicht mehr lieferbar
- Bediener brauchen klare Meldungen, Zustände, Rezepte und Diagnose
- bestehende SPS soll weiterlaufen
- WinCC oder HMI-Projekt soll modernisiert und wartbar werden
So wird Bedienung und Diagnose neu aufgebaut
- Variablen, Meldungen, Bilder und Bedienfunktionen aufnehmen
- neues HMI-Konzept für Bedienung und Diagnose festlegen
- WinCC-/HMI-Projekt mit Bildern, Meldungen und Rezepten umsetzen
- Kommunikation und Bedienablaeufe mit der SPS testen
Ergebnis
Was Bedienung und Instandhaltung gewinnen
- modernisierte HMI-/WinCC-Bedienoberflaeche
- klarere Meldungen und Diagnoseansichten
- angepasste Variablen- und Kommunikationsstruktur
- Dokumentation für Bedienung und Service
Erste Einschätzung
Für den Start reichen kurze Angaben zu Anlage, Steuerung, HMI, vorhandener Dokumentation, gewünschter Änderung und möglichem Zeitfenster. Die erste technische Einschätzung ist kostenfrei.
Projekt anfragenSuchintention
HMI-Bedienung klarer und wartbarer machen
Diese Seite behandelt Bedienpanel, WinCC, Meldungen, Rezepte, Diagnose und Bedienkonzept für bestehende Maschinen.
Konkreter Fokus dieser Seite
- alte HMI-Funktionen aufnehmen
- Melde- und Bildstruktur neu ordnen
- Panelwechsel mit bestehender SPS-Kommunikation testen
Bedienung
HMI nicht nur schöner, sondern diagnostischer machen
Bei HMI-Modernisierung zaehlen klare Maschinenzustände, Meldungen, Rezepte, Bedienrechte und Diagnose. Das Ziel ist weniger Suchzeit im Betrieb und bessere Bedienbarkeit.
Prüfbare technische Punkte
- Bildstruktur, Meldeklassen und Diagnoseansichten neu ordnen
- WinCC, WinCC Unified, Siemens HMI oder WebVisu passend wählen
- Variablen und Bedienablaeufe mit der SPS testen
Visueller Nachweis

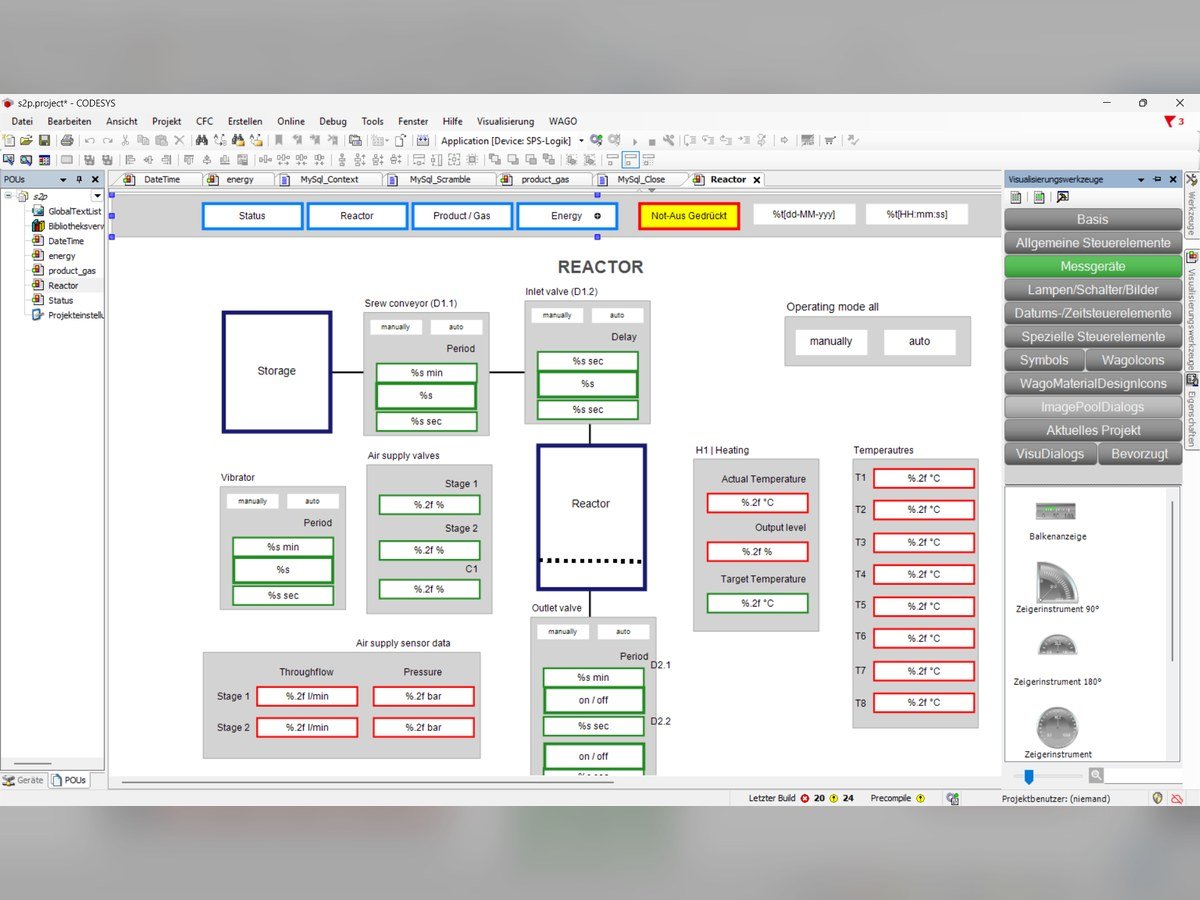

HMI-Bedienung klarer darstellen
Bei HMI-Modernisierung geht es um Bedienbarkeit, Meldungen, Rezepte, Diagnose und Maschinenzustand. Das neue Bedienkonzept wird mit SPS-Variablen, realer Anlagenfunktion und Inbetriebnahme zusammen geprüft.
Görselnachweis
Zusätzliche HMI-Nachweise
Bei HMI-Modernisierung sollen Bediener und Instandhaltung konkrete Ausgaben erkennen: Bedienbild, Meldung, Diagnose und Maschinenstatus.
Referenzbezug
Passende Projektbeispiele und Detailnachweise
Diese Beispiele fuehren zu passenden Referenzankern oder zu ausgearbeiteten Case-Seiten mit mehr technischer Tiefe.
Nachweis
Ähnliches Problem besprechen
Senden Sie eine kurze Beschreibung der Anlage, Steuerung und gewünschten Änderung.
Referenzprojekte ansehenProjektstart
Kurze technische Anfrage reicht für den ersten Schritt
Beschreiben Sie Anlage, Steuerungssystem, gewünschte Änderung, vorhandene Dokumentation und geplanten Zeitraum.
