Referenzprojekt / Produktion / Prozessanlage
EPLAN Nachdokumentation und Automatisierung einer Bestandsanlage
EPLAN-P8-Dokumentation, SPS-/HMI-Struktur und technische Übergabe für eine bestehende Prozessanlage.
Ausgangslage
Technische Situation im Projekt
Ein Ofensystem benötigte eine saubere elektrische Dokumentation, SPS/HMI-Struktur und PC-nahe Schnittstellen für Betrieb und Service.
Projektart
- EPLAN Nachdokumentation, SPS, HMI und Inbetriebnahme
- Branche: Produktion / Prozessanlage
- Jahr: 2021
Aufgabe
Was technisch zu lösen war
- Bestandsinformationen in eine wartbare EPLAN-Struktur überführen
- SPS-I/O, Betriebsmittel, Klemmen und Signale technisch nachvollziehbar machen
- SPS- und HMI-Funktionen mit der Dokumentation abstimmen
- Unterlagen für Service, Retrofit und spaetere Erweiterungen vorbereiten
Technologien
Umsetzung
Wie die Aufgabe umgesetzt wurde
- EPLAN-Struktur mit Klemmen, Betriebsmitteln, I/O und Signalen aufgebaut
- SPS-/HMI-Funktionen mit Schaltschrank- und Anlagensignalen abgeglichen
- Abweichungen und technische Punkte für die Übergabe dokumentiert
- Dokumentation als Grundlage für Betrieb, Service und weitere Automatisierung nutzbar gemacht
Ergebnis
Die Bestandsanlage erhielt eine nachvollziehbare EPLAN-Dokumentation mit abgestimmter SPS-/HMI-Struktur und besserer Grundlage für Service, Retrofit und Erweiterungen.
Technischer Bildnachweis

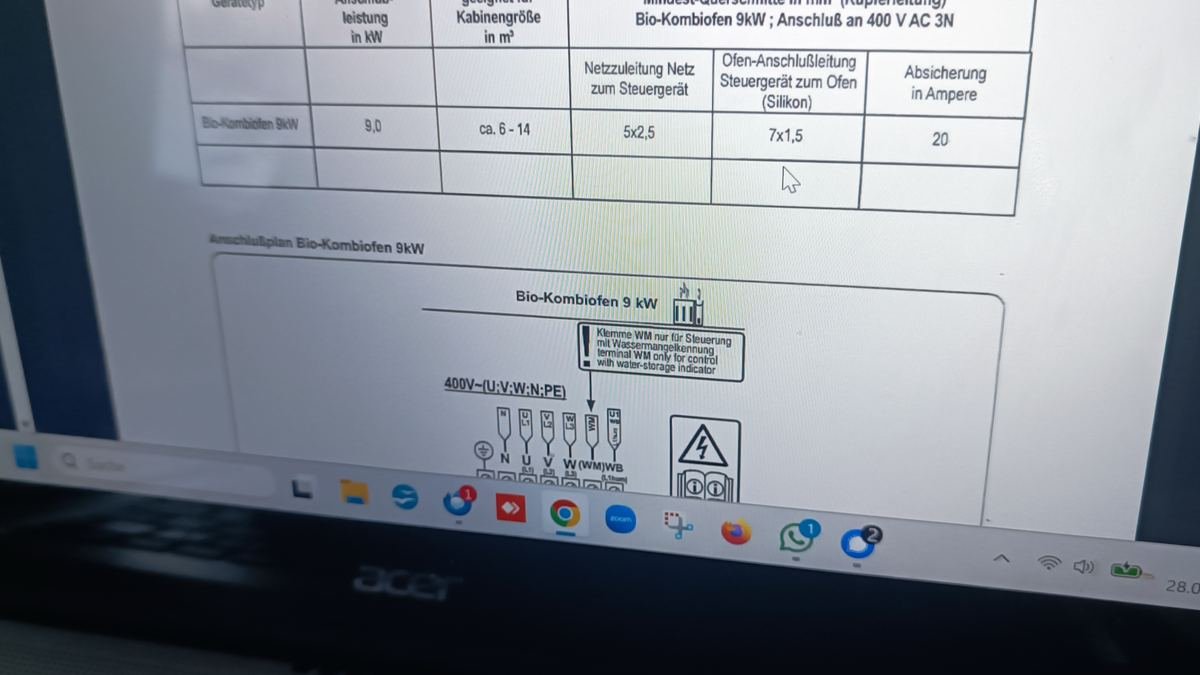

Welche Arbeitsbereiche im Projekt sichtbar werden
Die Bilder sind technische Motive aus passenden Arbeitsbereichen. Kundennamen, Seriennummern, IP-Adressen und sensible Prozessdetails bleiben verdeckt.
Kundennutzen
Welcher praktische Nutzen entstanden ist
Der Projektnachweis zeigt nicht nur die verwendete Technik, sondern den betrieblichen Nutzen für Produktion, Service und spaetere Erweiterungen.
- Die Bestandsanlage erhielt eine wartbare Dokumentationsbasis für Service und Umbau.
- Klemmen, I/O, Betriebsmittel und Signale wurden technisch nachvollziehbar strukturiert.
- Die Nachdokumentation verbessert spaetere Retrofit-, Diagnose- und Instandhaltungsarbeiten.
Vorher / Nachher
Von unklarer Bestandsanlage zu wartbarer EPLAN-Dokumentation
Der Case zeigt, wie fehlende oder veraltete Dokumentation wieder zu einer nutzbaren technischen Grundlage für Service, Retrofit und Fehlersuche wird.
| Ausgangslage | Umsetzung | Nutzen |
|---|---|---|
| Pläne fehlen oder passen nicht zur Anlage | Schaltschrank, Klemmen, Kabel, Betriebsmittel und SPS-I/O vor Ort aufnehmen. | Fehlersuche und Umbau werden wieder nachvollziehbar. |
| Nur PDF, Papierplan oder unvollständige Unterlagen | EPLAN-P8-Projekt mit Klemmenplan, Stückliste und Signalstruktur erstellen. | Service erhaelt eine wartbare digitale Dokumentation. |
| Abweichungen zwischen Plan und Realitaet | Abweichungen, offene Punkte und technische Risiken dokumentieren. | Retrofit und Instandhaltung koennen gezielter geplant werden. |
| SPS, HMI und Dokumentation getrennt betrachtet | SPS-I/O, HMI-Bezug und Schaltschrankstruktur zusammen abgleichen. | Technische Übergabe wird vollständiger und belastbarer. |
